发布时间: 2017-05-27 13:49
产品说明

点击新窗口打开大图

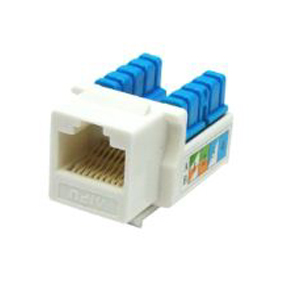

●技术质量标准:ISO/IEC11801;ANSI/EIA/TIA-568B;
●材料:选用******PC材料,强度高,耐腐蚀,具有一定的阻燃效果;颜色:白色/蓝色
●IDC:簧片接触针部位镀金50μm,打线柱夹子为磷青铜110接线端子,可端接0.4-0.6mm线径导体;
●耐用性:IDC卡接次数≧250,RJ45插座接口拔插次数≧750;
●配合六类链路其他产品,提供不低于250MHz的带宽支持和1000Mbps的速率支持;
●接触电阻(不包括体电阻):正常大气压条件下接触电阻≤2.5mΩ;
●绝缘电阻:正常大气压条件下绝缘电阻≥10000MΩ;
●抗电强度:DC 1000V(AC 750V)1分钟无击穿和飞弧现象;
●接线方式:110型卡接工具安装
●工作温度:-10℃到60℃



点击新窗口打开大图

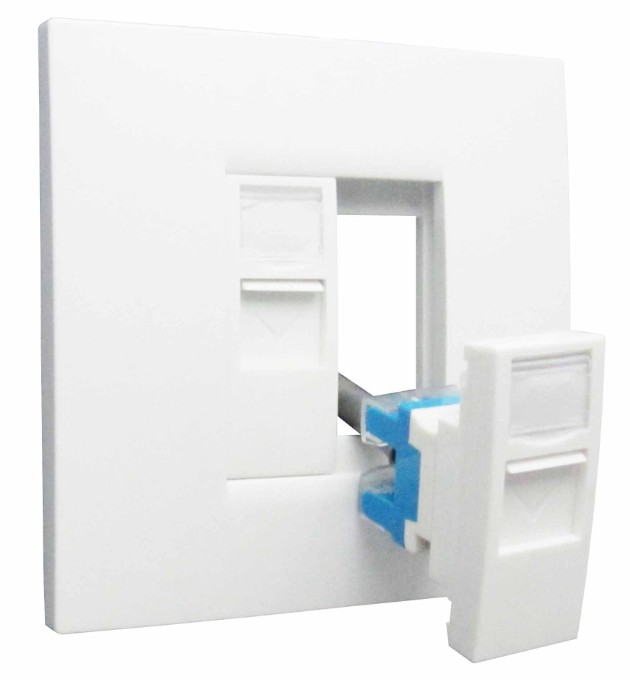

尺寸:86*86mm
连接方式:卡接信息模块
产品材质:弹簧(钢丝),聚碳酸酯(PC)
使用温度:-40~+70℃
湿度:     85%(温度85℃±3℃)



点击新窗口打开大图

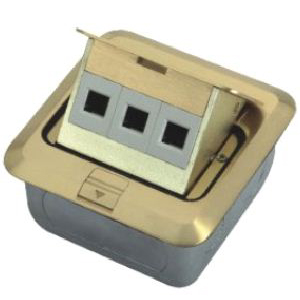

面板材质:铜合金材质;
底盒尺寸:100×100×55mm(长×宽×深);
面板尺寸:120×120mm(长×宽);
底盒进线孔直径:20mm与25mm 两种规格 。
安装螺丝直径:2mm;
当面板与底盒之间距离超过30mm,标配螺丝不适用,需安装方另配螺丝。
可安装1-3位弱电模块或2个三位强电模块或3个双位强电模块。
面板开启****角度为55度。
连接方式:卡接信息模块
使用温度:-40~+70℃



点击新窗口打开大图

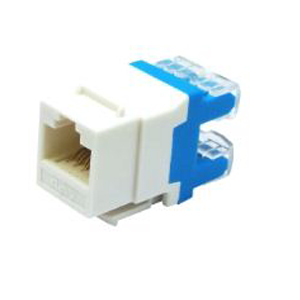

频率范围:0~100MHz;
工作电压:125V;
耐压:     75V;
绝缘电阻:≥100MΩ;
插入损耗:      0.4dB@100MHz;
插入力和拔出力:插入力≤20N,拔出力≥20N;
RJ45拔插次数:  ≥750次;
IDC端子端接次数:     ≥250次;
产品材质:金针(磷青铜镀金50μm)),IDC端子(磷青铜镀镍),塑料(PC);
使用温度:-40~+70℃;
湿度:     85%(温度85℃±3℃);



点击新窗口打开大图

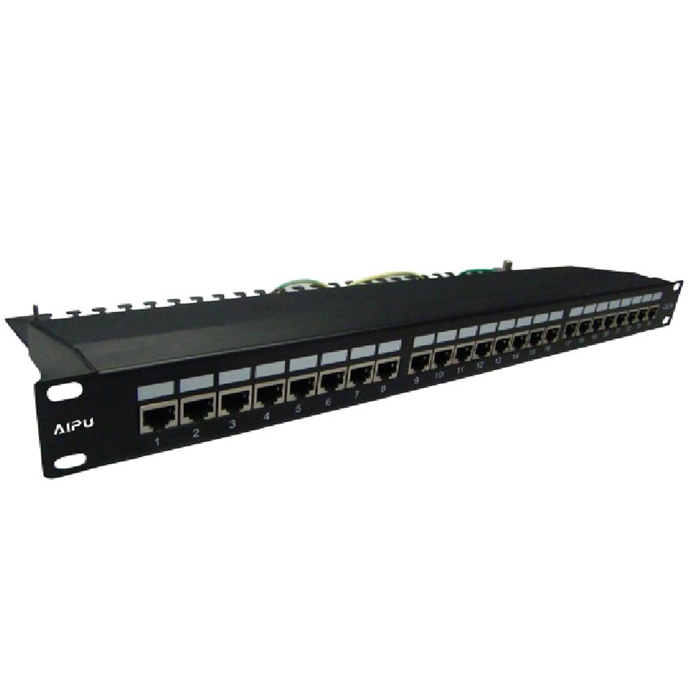

铁板:     铁架,喷塑,黑色
屏蔽层:  铁板,喷塑,黑色
IDC打线端子:   磷青铜镀镍
塑料:     RJ45模块插座为屏蔽RJ45插座、PC聚碳酸酯、ABS工程塑料
镀金层厚度:     50μm
频率范围:0~100MHz
工作电压:125 V
耐压:     750 V
插入损耗:0.4dB@100MHz
绝缘电阻:初始值≥100MΩ 恒定湿热试验后≥100MΩ
插入力/拔出力:  插入力不大于20N,拔出力不小于20N
连接器连接装置效果:  50N 60±5s
RJ45卡接次数:  ≥750次
接线端子卡接次数:    ≥250次
安装高度   1U
使用温度:-40~+70℃
湿度:     ≤85%(温度85℃±3℃)
包装:     1个/盒
